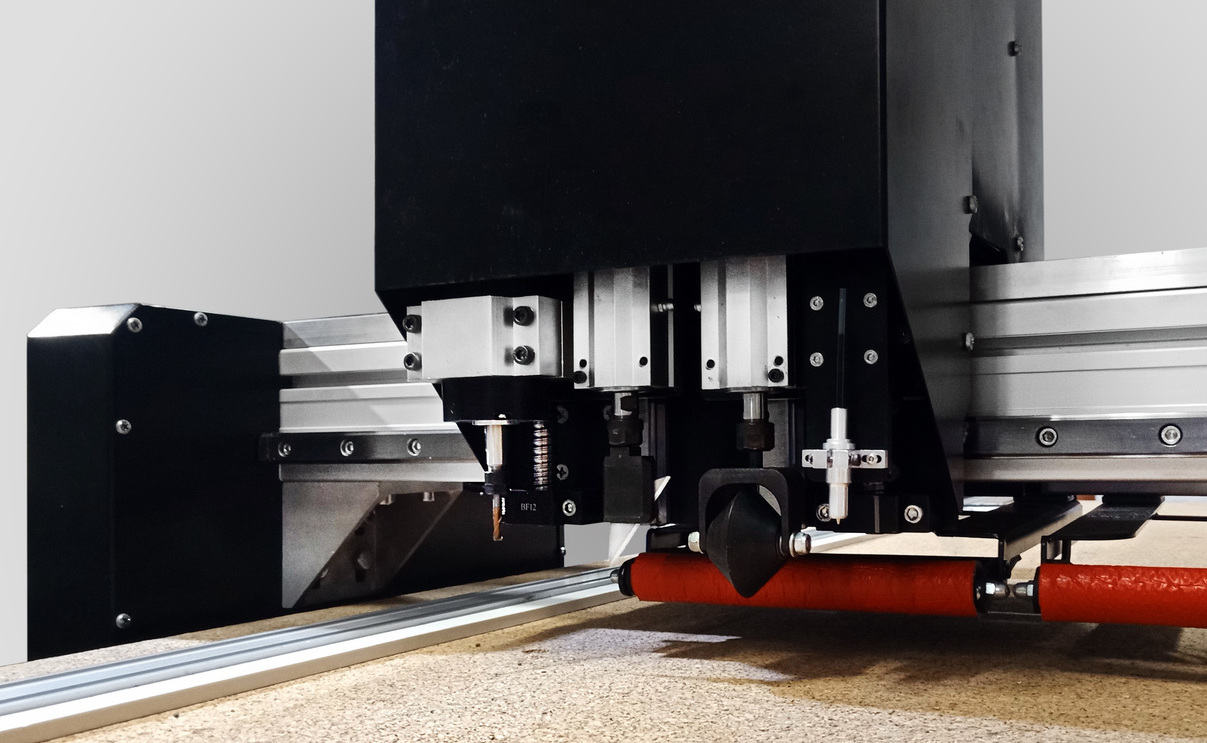

Основные технические характеристики:

1. Габаритный размер станка – 2650х1600х1350мм

2.  Размеры рабочей зоны по осям X и Y, мм – 1300 х 2100мм

3. Количество осей 5: ось X-ширина, ось Y- длина, ось A-прижим материала, ось Z-левая головка со шпинделем и держателем режущего инструмента, ось Z2-правая головка с держателем чертежного и режущего инструмена

4. Перемещение по оси A - 50мм, по осям Z и Z2 - 100мм

5. Виды устанавливаемых инструментов - флюгерный нож, биговочное колесо, фреза, чертежный инструмент

6. Глубина реза и биговки - до 20мм

7. Тип передачи по осям X,Y – зубчатая рейка

8. Тип передачи по осям A, Z и Z2 – шарико-винтовая передача

9. Тип направляющих по осям X, Y, A, Z и Z2 – профильные рельсы

10. Материал рабочего стола – ЛДСП плита 22мм

11. Тип электродвигателей перемещения – шаговые двигатели Nema

12. Система управления станком – стойка СЧПУ RMH V3.1

13. Система смены инструмента – ручная, фиксация гайкой

14. Точность позиционирования – 0,2мм на 1000мм

15. Датчики определения нулевых точек станка – индукционные

16. Максимальная скорость хода 0-50 м/мин

17. Шпиндель 400Вт, 12000 об/мин

18. Комплектный тип цанги – ER11, диаметр – 6мм

19. Тип рамы – алюминиевый конструкционный профиль

20. Напряжение 220В, энергопотребление 0,3-1,7 кВт/час

21. Вес - 250кг


Комплектация планшетного раскройщика:

В стоимость 990 000р. входит:

- флюгерный инструмент для резки – 2 шт

- флюгерный инструмент для биговки - 2 шт

- инструмент для черчения - 1 шт

- фреза спиральная 3мм - 1 шт

- фреза спиральная 6мм - 1 шт

- сменное лезвие, глубина резки до 10мм - 12 шт

- сменное лезвие, глубина резки до 20мм - 12 шт

- техническая пробка 1000*10000мм*4мм – 1 рулон

- комплект инструкций и памяток по работе со станком и программным обеспечением

- базовая программа обучения

Дополнительное оборудовние на планшетный плоттер Keenness-1321

- установка шпинделя 1.5 кВт (фрезеровка композита, оргстекла и т.д.)

- 2 вида флюгерных ножей

- 2 вида биговочных колёс

  В комплект планшетного плоттера Keenness1321 входит программа для быстрого создания разверток различной упаковки.

  Для упрощения и оперативности вашего бизнеса мы разработали программу по созданию разверток гофроупаковки. По заданным вами размерам и выбранному материалу, программа создает развертку и чертеж определенного вида гофроупаковки по каталогу FEFCO. Далее из развертки можно сразу вырезать коробку, сохранить файл для станка или перенести на лист фанеры с помощью функции черчения, для самостоятельного создания штанцформы.

Резка самосборной коробки по программе keenness package

Обработка видео...


Режущий и биговочный инструмент для планшетного плоттера Keenness

Основные сведения о флюгерных ножах «Keenness»

• Производства изделий из более 20 материалов, которые не поддаются фрезеровке;

• Резки мягких материалов на максимальной скорости станка;

• Создания линий загиба на мягких материалах;

• Снижения себестоимости изделий за счет уменьшения времени резки, выброса и облоя, последующей обработки деталей;

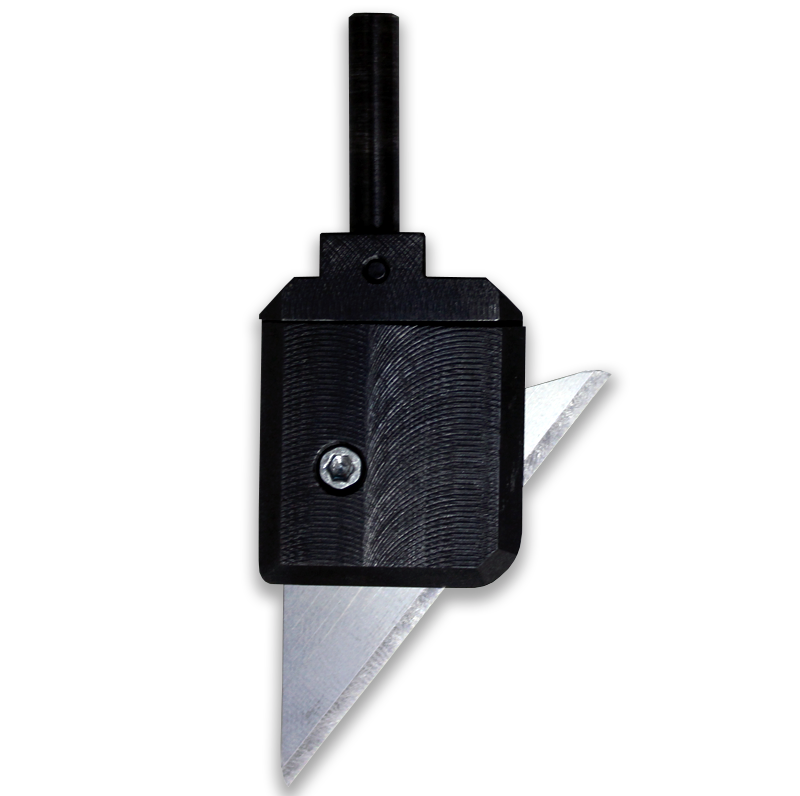

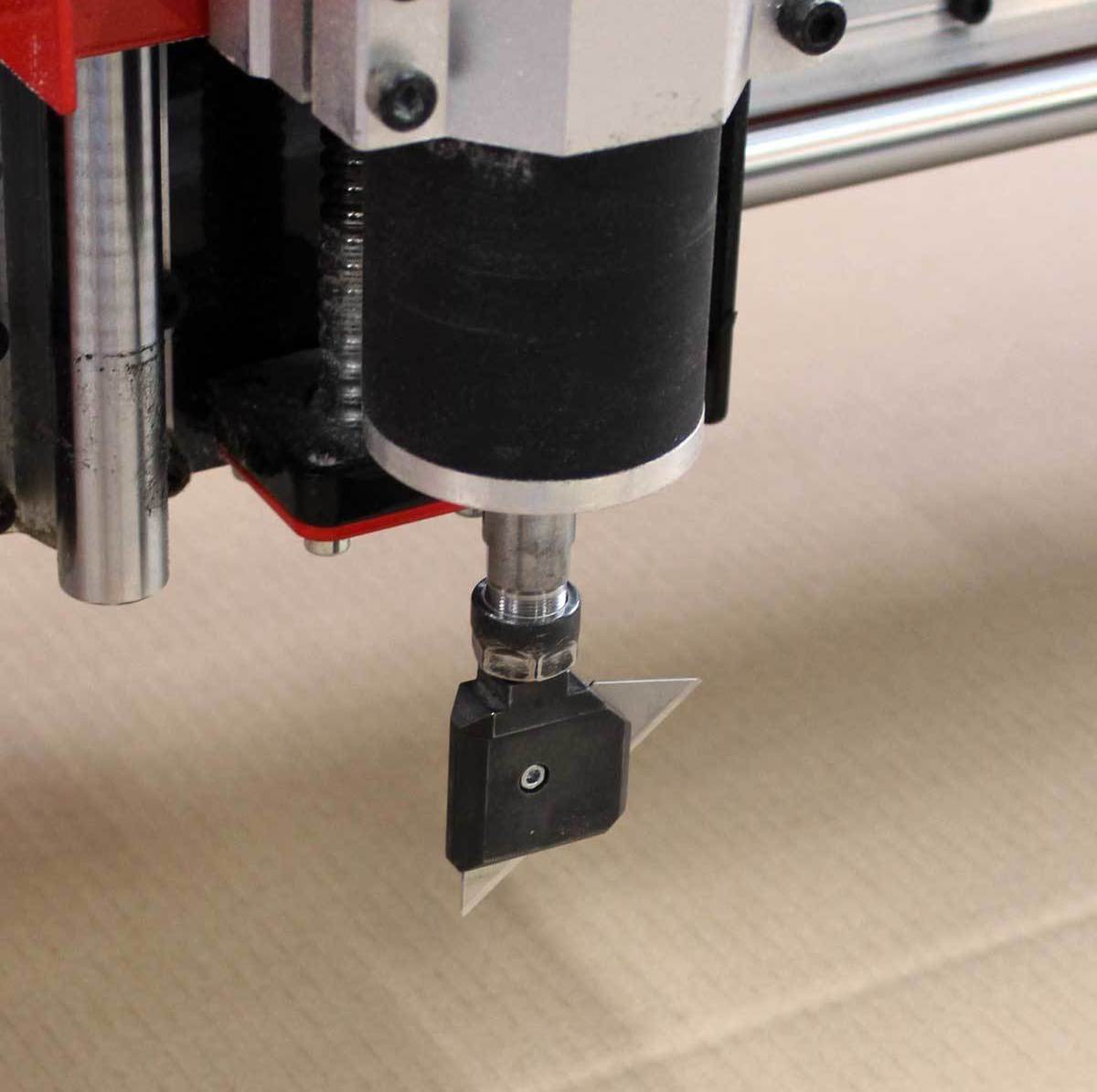

Флюгерные ножи «Keenness» предназначены для прямолинейной и фигурной резки различных материалов. Флюгер с ножом устанавливается в цангу, диаметр зажима которой 6 мм.

В качестве резака используются сменные лезвия для ножа, трапеция. Лезвие установлено в поворотном корпусе, который свободно поворачивается относительно оси хвостовика. Благодаря смещению острия лезвия относительно оси вращения, лезвие автоматически поворачивается режущей кромкой по направлению движения.

Преимущества флюгерных ножей «Keenness»:

• Резка материалов толщиной от 0,3 мм до 20 мм

• Резка на максимальной скорости до 50м/мин

• Низкая стоимость двухстороннего сменного лезвия

• Ровный край без дополнительной обработки

• Быстрая замена или переворот лезвия

Технические характеристики флюгерных ножей «Keenness»

Флюгерный нож F-5

Флюгерный нож для резки материалов толщиной до 5 мм.

Специально предназначен для резки тонких листовых и рулонных материалов с максимальной детализацией.


Технические данные

Максимальная глубина резки - 5мм

Минимальный радиус резки - 10мм

Смещение острия ножа от центра вращения - 5мм



Флюгерный нож F-8

Флюгерный нож для резки материалов толщиной до 8 мм.

Специально предназначен для резки гофрокартона и производства упаковки


Технические данные

Максимальная глубина резки - 8мм

Минимальный радиус резки - 15мм

Смещение острия ножа от центра вращения - 10мм



Флюгерный нож F-10

Флюгерный нож для резки материалов толщиной до 10 мм.

Специально предназначен для резки ПВХ пластика, сотового поликарбоната и резины


Технические данные

Максимальная глубина резки - 10мм

Минимальный радиус резки - 17,5мм

Смещение острия ножа от центра вращения - 10мм



Флюгерный нож F-20

Флюгерный нож для резки материалов толщиной до 20 мм.

Специально предназначен для резки сэндвич-панелей, сотового картона, сотового поликарбоната и пенополистирола


Технические данные

Максимальная глубина резки - 20 мм

Минимальный радиус резки - 17,5 мм

Смещение острия ножа от центра вращения - 10 мм

Основные сведения о биговочных колесах «Keenness»

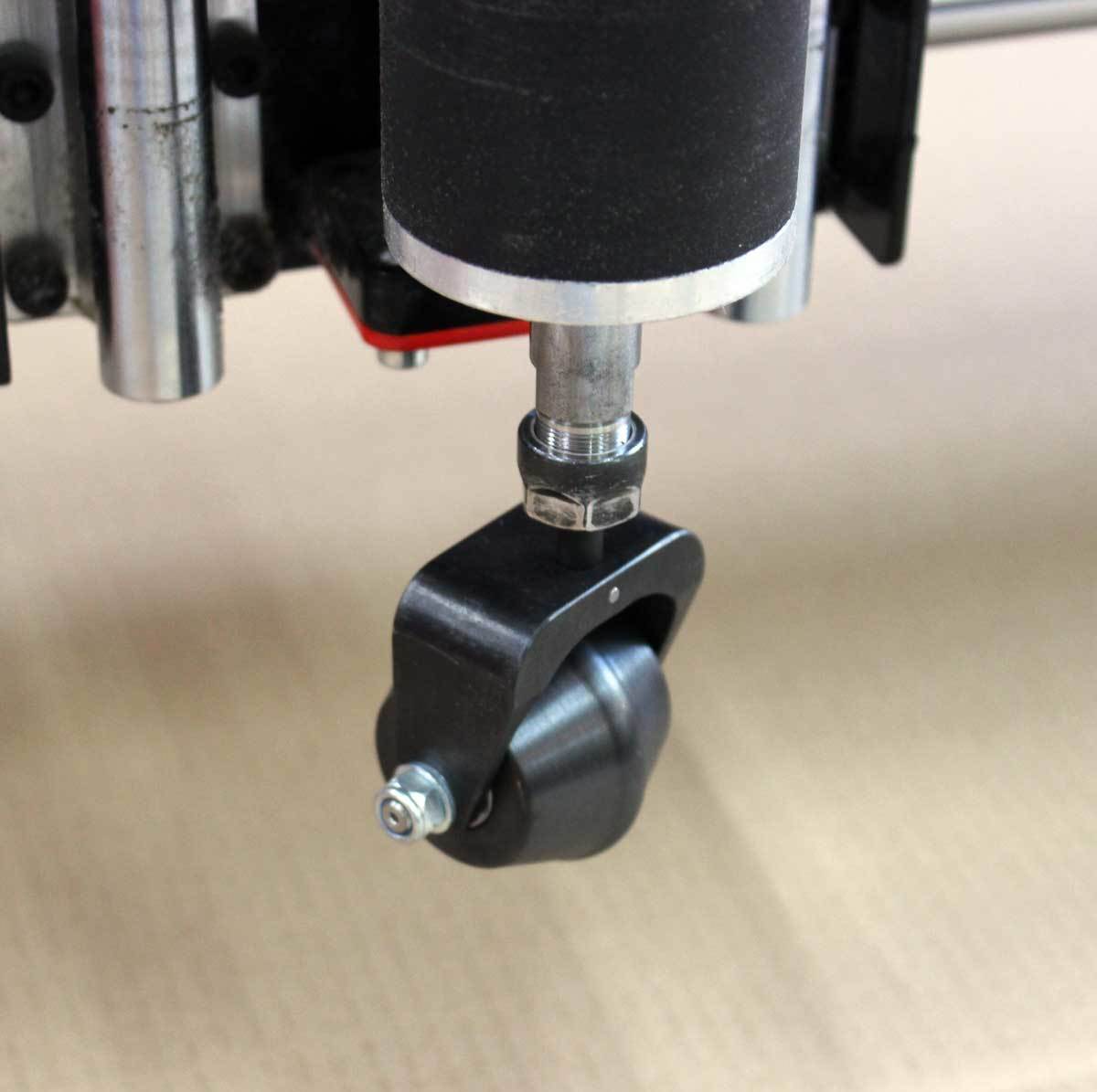

Биговочное колесо «Keenness» предназначено для нанесения бига на листовых материалах по заданным векторам в местах будущего сгиба изделия.

Различные материалы и их свойства требуют разных инструментов. Биговочные колеса «Keenness» предназначены для обработки широкого спектра материалов. Биговка выполняется при движении по вектору с заданной глубиной. Биговочные колеса открывают возможность с легкостью производить упаковку и рекламно-торговое оборудование на планшетном плоттере.

Преимущества биговочного колеса:

• Биговка различных материалов толщиной до 20мм

• Биговка на максимальной скорости станка

• Образует сгиб - 90 градусов

Технические характеристики биговочных колес «Keenness»

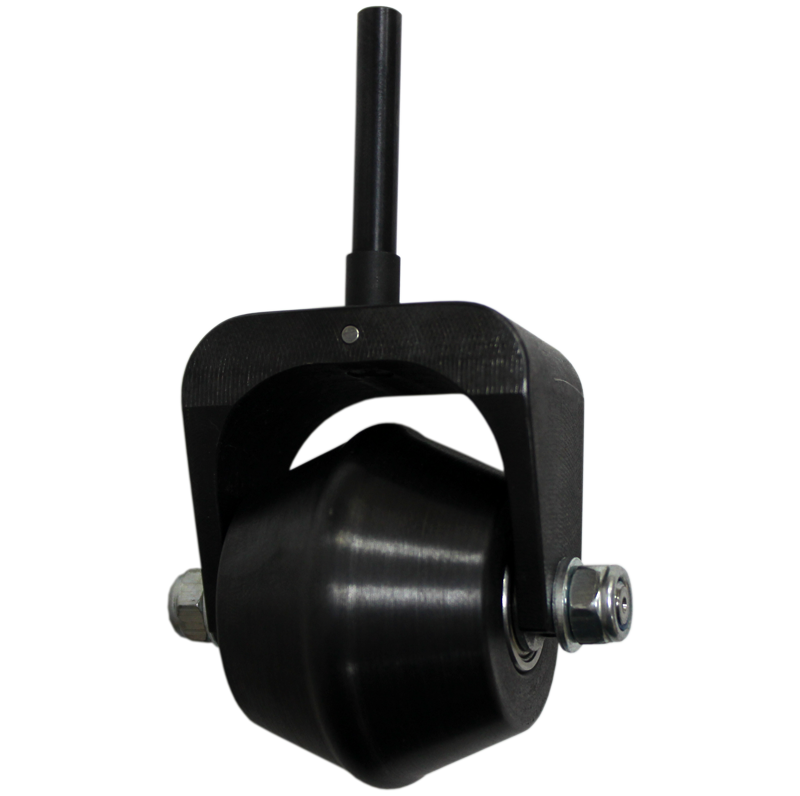

Биговочное колесо Big-G

Биговочное колесо Big-G - универсальное колесо для биговки гофрокартона (трехслойный, пятислойный, семислойный гофрокартон). Разработан для производства упаковки и изделий из гофрокартона.

Технические данные

Максимальная толщина материала от 3 до 12мм

Угол сложения после биговки - 90°

Смещение центра колеса от центра вращения - 10мм

Диаметр колеса - 47мм

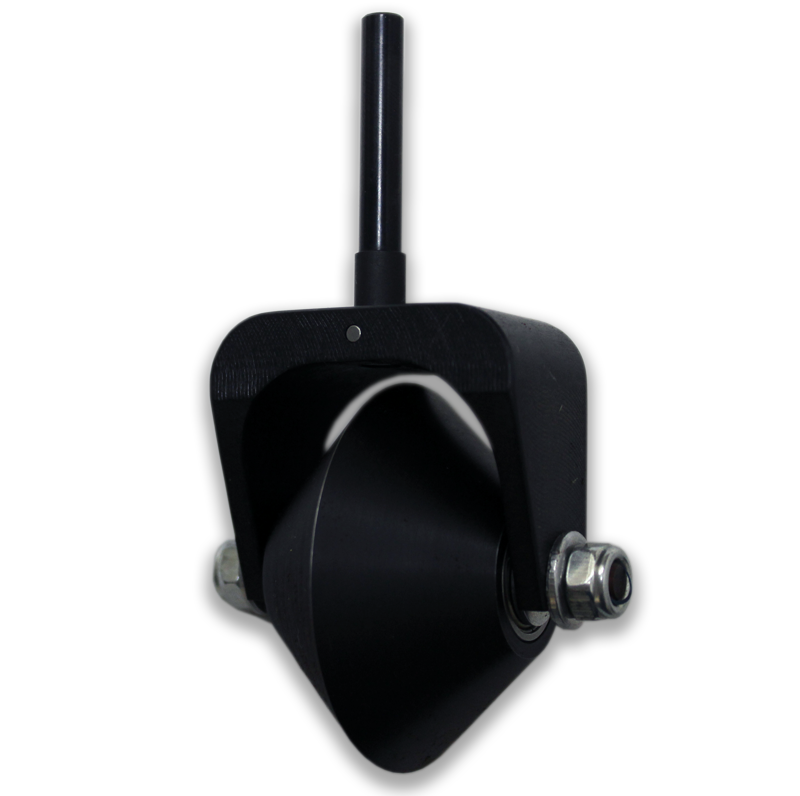

Биговочное колесо Big-V

Биговочное колесо Big-V - универсальное колесо для биговки картона, переплетного картона, сотового поликарбоната, ПЭТ, сэндвич-панелей ПВХ, пенокартона.

Технические данные

Максимальная толщина материала - 20мм

Угол сложения после биговки - 90°

Смещение центра колеса от центра вращения - 10мм

Диаметр колеса - 54мм

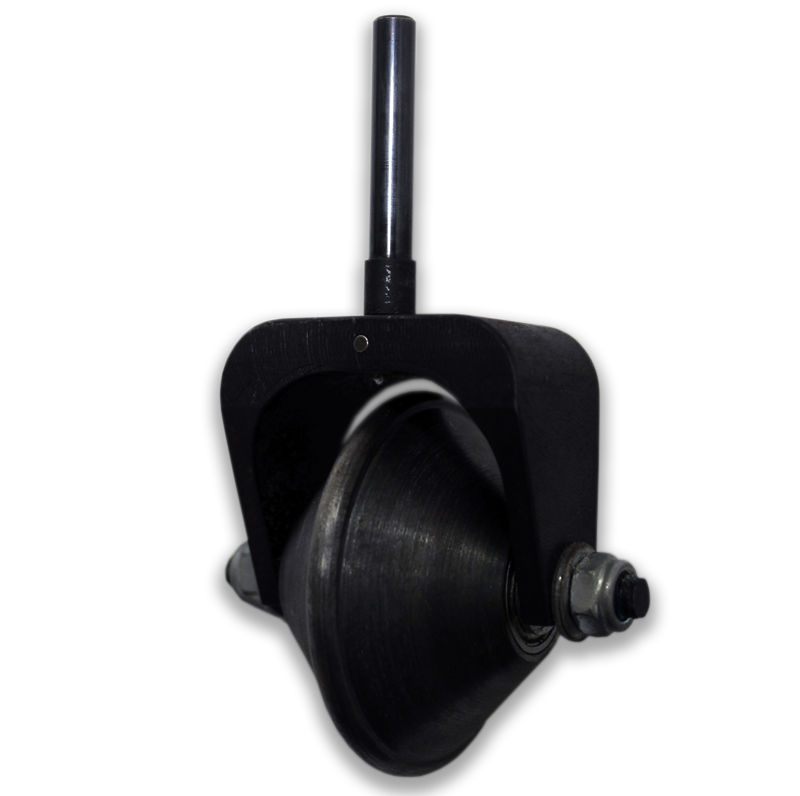

Биговочное колесо Big-U

Биговочное колесо Big-U OE универсальное колесо для биговки микрогофрокартона, сотового картона. Разрботан для производства изделий из сотового картона.

Технические данные

Максимальная толщина материала - 20мм

Угол сложения после биговки - 90°

Смещение центра колеса от центра вращения - 10мм

Диаметр колеса - 53мм

*Более подробную информацию по подбору флюгерных и биговочных модулей для различных видов материалов, вы сможете получить написав нам на почту kb@keenness.ru или позвонив нам по телефону +7(901) 863 01 50
